ОБЩЕЕ
Цена: 180 000 рублей.
Стенд предназначен для проведения практикума в ВУЗах и университетах по курсам физики и электротехники. Применяется в составе модульно-учебных комплексов серий МУК-ЭМ, МУК-ЭТ.
Состав стенда:
Стенд содержит группы объектов исследования (рис.1), имеющих следующие характеристики:
− Переменный резистор сопротивлением R = 0÷1,5 кОм;
− Шесть постоянных резисторов:
R1 = 68 Ом ±10%;
R2 = 150 Ом ±10%;
R3 = 680 Ом ±10%;
R4 = 820 Ом ±10%;
R5 = 470 кОм ±10%;
− Два неизвестных резистора, сопротивления которых предлагается определить в процессе
выполнения работ:
R1Х = 270 Ом ±10%;
R2Х = 390 Ом ±10%;
− Четыре конденсатора:
1
С1 = 0.010 мкФ ±10%;
С2 = 0.022 мкФ ±10%;
С3 = 0.033 мкФ ±10%;
С4 = 0.47 мкФ ±10%;
− Индуктивность L = 10мГн ±10%;
− Магнитосвязанные индуктивности L1 и L2, индуктивности которых предлагается определить в процессе выполнения работ.
− Трансформатор Тр, имеющий следующие характеристики:
Средняя длина сердечника l = 7.8 ± 0.1 см;
Площадь поперечного сечения S = 0.64 ± 0.05 см2;
Число витков первичной обмотки N1 = 1665 вит.;
Число витков вторичной обмотки N2 = 970 вит.
Стенд снабжен переходными гнездами для подключения осциллографа “Вх. X”, “Вх. Y”.

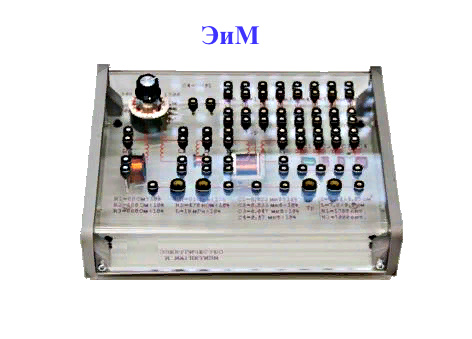

Рис.1
Технические характеристики:
• Масса стенда не более 1 кг;
• Габаритные размеры прибора 265*180*90мм.
Заказать
СТЕНД С ОБЪЕКТАМИ ИССЛЕДОВАНИЯ «ЭЛЕКТРИЧЕСТВО И МАГНЕТИЗМ»
