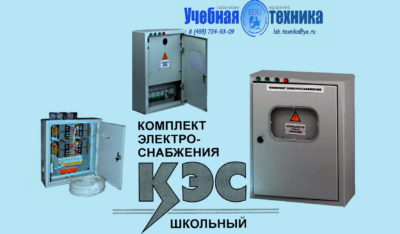

Комплект электроснабжения универсальный.
Стоимость комплекта электроснабжения 33 800 рублей.
Комплект на 15 школьных парт (30 мест) + стол учителя.
Устанавливается в кабинет физики и химии.
Описание:
Назначение комплекта КЭС:
Комплект необходим, как для питания ИПФ (источника питания лабораторного для фронтальных работ) с переменным напряжением 42В., так и для подачи напряжения 4 В. на каждую парту в классе без ИПФ. Используется для проведения лабораторных работ по физике, электротехнике, химии.
ВНИМАНИЕ! К комплекту электроснабжения КЭС — выпрямитель ВУ-4м — НЕ НУЖЕН!
(понижающий трансформатор для кабинета физики)
Начинка в жёстком металлическом ящике КЭС:
- Понижающий трансформатор 220/5/42 В.;
- Три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов. Автоматических выключателей АВ1 АВ3 (двухполюсных) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп;
- АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека;
- Т1 и Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В. либо ~ 42 В.
Питание потребителей от источника 4 В осуществляется двухполупериодное выпрямление выпрямительными мостами М1, М3 и подача постоянного тока непосредственно по рядам.
При питании от источника ~ 42 В. напряжение снимается непосредственно с клемм трансформатора и коммутируется универсальными элементами управления АВ1-АВ3.
Комплект поставки:
- Комплект Электроснабжение (КЭС) — 1 шт.
- Паспорт — 1 шт.
- Упаковка — 1 шт.
* Провод и розетки приобретаются отдельно!
- Цена провода медного сечением 1.5, длина 100 метров 3500 рублей.
- Цена за 1 розетку рублей 48 рубля.
Технические характеристики:
Комплект находиться в жёстком металлическом корпусе, который защищает электрические элементы от механических повреждений и доступа людей к токоведущим частям оборудования.
Основные электротехнические параметры: ТУТ
Потребляемая мощность КВ-А, не более 0,8
Электропитание от сети переменного тока: напряжение В, частота Гц 220+/-22 50-60
Выходное напряжение при изменении тока нагрузки: от «0» до «Мах» от источника ~42 В 42-38
От источника 4 В 4: 2,8
- Максимально допустимый ток от источника: ~42 В (а)
- Три линии одновременно:
10 (не более 20 минут)
5 (не более 40 минут)
- Максимально допустимый ток от источника 4 В (а)
Три линии одновременно:
- 15 (не более 20 минут)
- 10 (не более 40 минут)
Габариты в мм:
- Высота 390 мм.;
- Ширина 310 мм.;
- Глубина 180 мм.;
- Вес 10 кг.
Подготовка к работе:
- Открыть ключом дверку железного ящика и убедиться в целостности элементов управления (отсутствия сколов, трещин);
- Убедиться в надежности крепления внутренней защитной панели, при необходимости слегка подтянуть винты крепления;
- Петли крепления КЭС, привернутые к задней стенке, в вертикальное положение — отвернуть петли;
- Привернуть ящик к стене так, чтобы кромки труб с отходящей проводкой находились на уровне нижней кромки входного отверстия ящика;
- Отходящая проводка (в трубах) должна выполняться медным многожильным проводом с облуженными концами, сечением 2,5 мм. кв;
- Проводка питания ~ 220 прокладывается в отдельной трубе;
- Снять фальшпанель, закрывающую АВ 1 АВ 4; Т1 Т2;
- Подключить питание КЭС: «ФАЗА» к левой верхней клемме УЗО; «0» к правой верхней клемме;
- Подключить отходящие линии по рядам к клеммнику 1 и АВ1 — АВ3 соответственно схеме подключений.
Порядок работы:
Во избежание перегрузки во время работы КЭС производить лабораторные работы по рядам разной энергоемкости!
- Открыть ключом наружную дверцу (далее в процессе работы она должна оставаться открытой);
- Включить тумблеры Т1 или Т2 на выбранный источник питания 4 В или ~ 42 В;
- Включить АВ4 «УЗО»;
- Загорается красная лампочка наличия сети;
- АВ1 включить — загорается зеленая лампочка питания 1-го ряда;
- АВ2 включить — загорается зеленая лампочка питания 2-го ряда;
- АВ3 включить — загорается зеленая лампочка питания 3-го ряда.
КЭС готов к работе.
После окончания работ отключить все АВ.
Техника безопасности:
Комплект электроснабжения должен эксплуатироваться в электробезопасных помещениях согласно требованиям техники безопасности.
Установку, монтаж и эксплуатацию КЭСа могут производить только лица, прошедшие обучение с присвоением квалификационной группе не ниже III, в соответствии с требованиями ПТЭ.
Комплект электроснабжения при повреждении элементов защиты и управления ЗАПРЕЩЕНА.
Эксплуатация КЭС с превышением параметров по току и времени в таблице № 1 ЗАПРЕЩЕНА.
Эксплуатация КЭС с закрытой наружной дверцей (во избежание перегрева) ЗАПРЕЩЕНА.
По окончании работы КЭС должен быть отключен от сети питания автоматическим выключателем № 4 «УЗО».
Проводка для питания КЭС ~ 220 В и отходящие провода 4 В; ~ 42 В должна быть выполнена в разных трубах. К болту заземления должен быть подключен провод заземления непосредственно от щита питания.
Автоматические выключатели Т1 и Т2 воизбежании короткого замыкания должны включаться поочередно на выбранное рабочее напряжение ~ 42 В или 4В.
Одновременное включение Т1 и Т2 ЗАПРЕЩЕНО!
Техническое обслуживание:
Обслуживание КЭС сводится к ежедневному осмотру элементов: коммутации (автоматических выключателей), целостности защитного стекла и провода защитного заземления.
К обслуживанию относится проверка АВ; «УЗО» на срабатывание, для этого необходимо при включенном питании и отключëнных отходящих линиях нажать однократно кнопку Т (тест) — аппарат должен срабатывать.
Возможные неисправности и способы их устранения:
Неисправности:
При включении АВ4 «УЗО» через 0,5-3 сек. Происходит его отключение Неисправность: Повреждение одного из диодов диодных мостов.
Способ устранения: Открыть защитную крышку; определить один из неисправных диодных мостов и изъять его. Восстановить схему на 2-х диодных мостах КЭС может работать и на двух диодных мостах.
При включении АВ4 «УЗО» мгновенно происходит его отключение.
Повышенный пусковой ток трансформатора неисправностью не является.
Повторить включение 1-2 раза.
Правила хранения:
КЭС может использоваться в сухих отапливаемых помещениях при температуре от +10 до +35 C и относительной влажности до 80% при температуре +25 C.
Хранить комплект следует в сухом помещении с комнатной температурой (15- 25C) при относительной влажности воздуха 80 %.
Гарантийные обязательства:
Срок гарантии: 1 (один) год.
Понижающий трансформатор для кабинета физики 220/42 в.
Комплект электроснабжения универсальный — используется в школьных кабинетах: ФИЗИКА, ХИМИЯ, МАТЕМАТИКА.
Схема разводки комплекта электроснабжения.
