УСТАНОВКА ЛАБОРАТОРНАЯ
«ОСНОВНЫЕ ЭКСПЕРИМЕНТЫ ПО ОПРЕДЕЛЕНИЮ СИЛЫ АМПЕРА»
ФЭ-04
Предназначена для изучения устройства и принципа работы лабораторной установки «Основные эксперименты по определению силы Ампера» (далее установка).
Описание и принципа действия установки, технические характеристики, указания по эксплуатации и другие сведения, необходимые для обеспечения полного использования ее технических и педагогических возможностей.
НАЗНАЧЕНИЕ
Установка предназначена для проведения лабораторных работ по курсу «Физика» раздел «Электричество и магнетизм» в высших и средних специальных учебных заведениях.
Установка позволяет исследовать поведение рамки с током в магнитном поле.
При проведении лабораторных работ установка может использоваться самостоятельно или в составе лаборатории » Электричество и магнетизм «.
.Установка предназначена для эксплуатации в закрытых, сухих, отапливаемых помещениях при температуре окружающей среды от 283 K до 308 K и относительной влажности воздуха до 80 % при температуре 298 К и атмосферном давлении от 84,4 до 106,7 кПа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Площадь рамки с током S 19 х 13 мм
Количество витков провода на рамке N 126
Максимально допустимая величина тока в рамке, мА 1,0
Упругость пружины k, действующей против
силы Ампера 0,8х10-7 нм/градус 2.5. Питание установки осуществляется от сети переменного тока
частотой , Гц 50
напряжением, В 220В
Потребляемая мощность, ВА, не более 10
Габаритные размеры, мм, не более: 400 х 300х 100
Масса установки, кг, 3
Средний срок службы, лет, не менее 5
Наработка на отказ, часов, не менее 1000
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

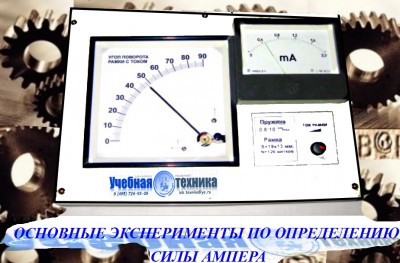

Установка представляет собой настольный стенд.
Принцип работы установки основан на измерении величины угла поворота рамки с током под действием силы Ампера.
