Описание

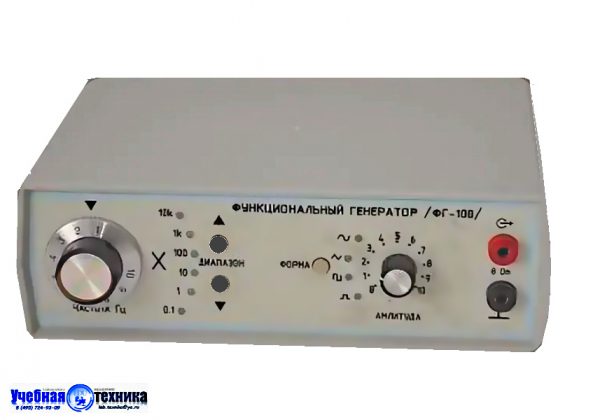

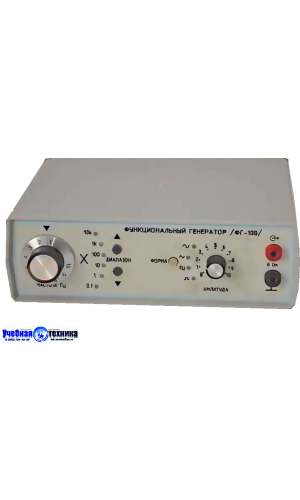

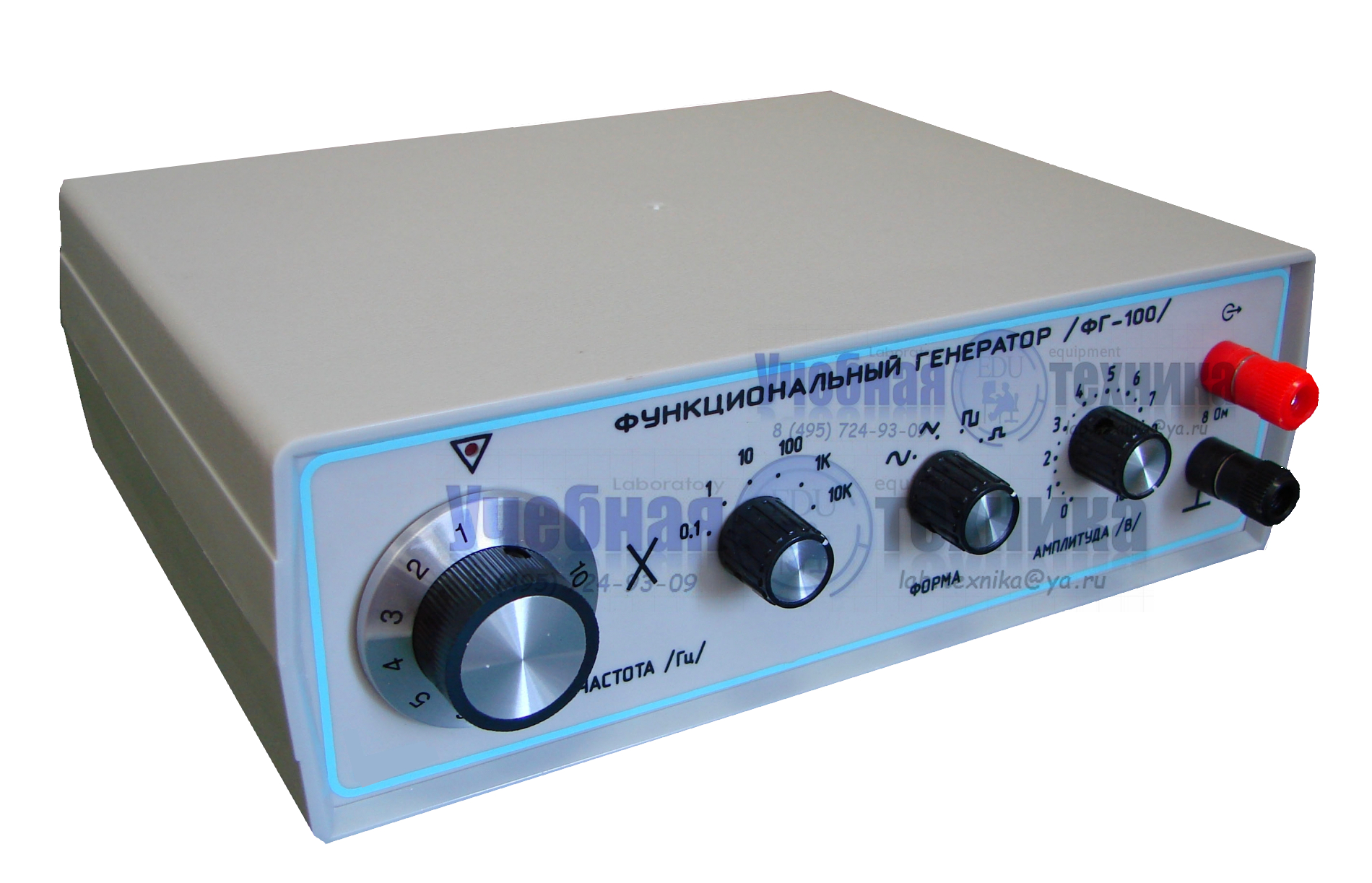

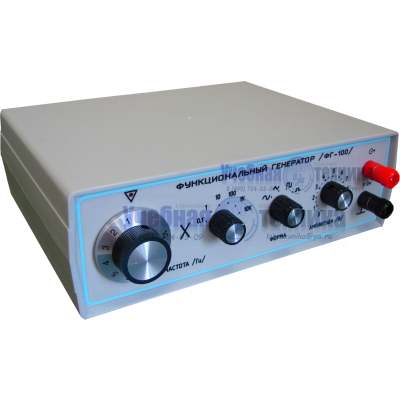

Функциональный генератор ФГ-100
Предназначен для акустических экспериментов, записи звукодорожек, для процесса звукоизоляции и звукопоглощения, проведения лабораторных работ в школах и университетах.
Технические характеристики:
-
- Питание от сети переменного тока 220 В ±10% частотой 50-60 Гц.;
- Форма сигналов – синусоидальная, прямоугольная, треугольная;
- Диапазон частот – 0,1 Гц…100 кГц;
- Регулируемое напряжение на нагрузке 8 Ом – 0…10 В;
- Коэффициент нелинейных искажений (синус) — <2%;
- Время нарастания/спада (прямоугольник) – 0,3 мкс;
- Потребляемая мощность 20 Вт.
Генератор формирует одновременно три вида сигналов: прямоугольного, треугольного и синусоидального напряжений и обеспечивает выбор диапазонов частоты.
Точная частота генерации обеспечивается за счет создания соответствующего управляющего напряжения на выходе в пределах от 0 до 10 В на нагрузке 8 Ом.
