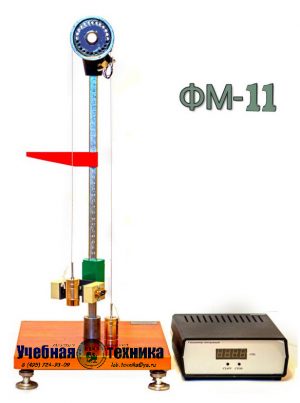

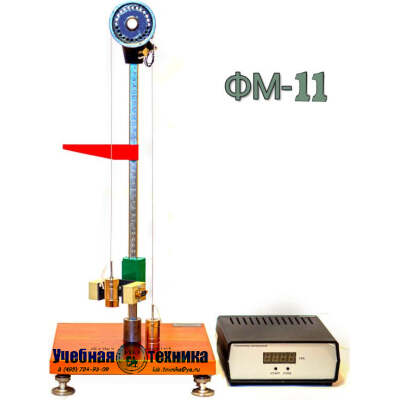

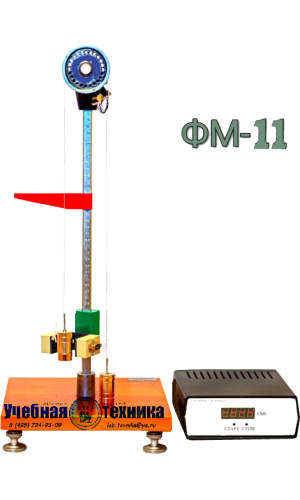

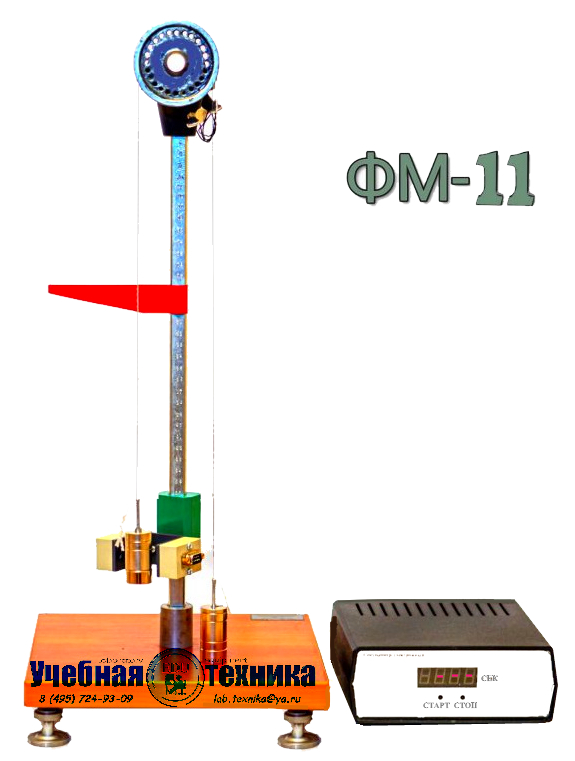

УСТАНОВКА ЛАБОРАТОРНАЯ «МАШИНА АТВУДА». ФМ-11

ФИЗИЧЕСКИЕ, ОСНОВЫ, МЕХАНИКА, ФМ
МАШИНА АТВУДА

ЛАБОРАТОРНАЯ УСТАНОВКА «МАШИНА АТВУДА»

Установка лабораторная предназначена для исследования равноускоренного прямолинейного движения тел.

С помощью лабораторной установки можно проводить следующие эксперименты:

  • Определение ускорения свободного падения;
  • Исследование прямолинейного движения тел в поле сил;
  • Определение теоретического значения ускорения движения груза;
  • Определение экспериментального значения ускорения движения груза;
  • Определение относительной погрешности полученных значений.



Описание

МАШИНА АТВУДА

Установка лабораторная предназначена для исследования равноускоренного прямолинейного движения тел.

С помощью лабораторной установки можно проводить следующие эксперименты:

  • Определение ускорения свободного падения;
  • Исследование прямолинейного движения тел в поле сил;
  • Определение теоретического значения ускорения движения груза;
  • Определение экспериментального значения ускорения движения груза;
  • Определение относительной погрешности полученных значений.

Состав устройства:

На основание  установки закреплена стойка с миллиметровой шкалой.

Сверху установки установлен блок, через который переброшена нить с креплениями для подвешивания наборных грузов.

Блок представляет собой электромагнит, с помощью которого через электронный блок фм 1/1 фиксируется блок.

Снизу крепится кронштейн с фотодатчиком.

Все электропитание подается через электронный блок ФМ1/1 на электромагнит, фотодатчик и так же через ФМ1/1 производится отсчет времени.

Блок электронный (включен в комплект установки).
Блок электронный ФМ1/1 (секундомер)  предназначен для проведения лабораторных работ по физике в школах и в высших учебных учреждениях по дисциплине «Физические основы механики».

Технические данные электронного блока ФМ1/1:

Отображение измеряемых величин на 3-х и 4-х разрядных индикаторах;
Режим измерения: в цикле или однократно.
Обеспечение проведения опытов по механике на 9 лабораторных установках, так же с помощью ФМ 1/1 можно следить за управлением гироскопом с измерением скорости вращения маховика гироскопа и скорости прецессии;



Питание:

  • Напряжение питания — 220В,  50Гц;
  • Потребляемая мощность — 30 Вт.

Данные для измерения:

  • Период – 0.001 мс… 9999 с;
  • Частота – 1 Гц… 999,9 кГц;
  • Длительность импульсов – 1 мкс…9999 мкс;
  • Количество импульсов – 0… 9999;
  • Количество импульсов в секунду – 0…9999;
  • Текущее время – 1с…9999 с или 0,01 с…99,99 с;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФМ-11:
Основные технические данные:

  • Общая масса наборного груза, г 150±5%;
  • Масса основного груза, г 50±5%;
  • Количество х Масса разновесов, г 1×10±5%;
  • Количество х Масса разновесов, г 2×20±5%
  • Количество х Масса разновесов, г 1×50±5%;
  • Диаметр шкива, мм: 75±0,5;
  • Максимальный вес наборного груза, мм, не менее: 150;
  • Деление шкалы, мм 1±0,1;
  • Замер интервалов времени осуществляется в диапазоне, с 0,001 до 9,999;
  • Питание установки осуществляется от сети переменного тока 220В, 50Гц;
  • Потребляемая мощность, ВА, 50;
  • Габариты в сборе длина, мм: 250, ширина, мм: 210, высота, мм: 570;
  • Вес, кг.: 5.
