Лабораторные и демонстрационные установки «Электричество и магнетизм».

Технические характеристики установок

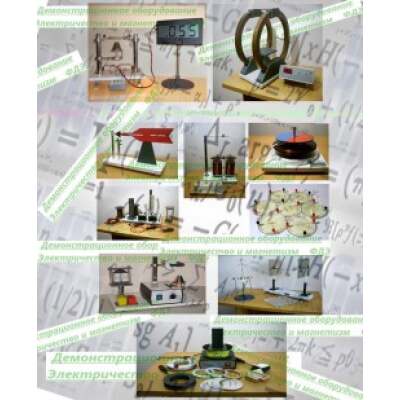

Фотографии лабораторных установок по физике.

Установка лабораторная «Электрическая работа и мощность». ФЭ-01

Назначение: установка предназначена для изучения работы и мощности электрического тока на примере нагревательного прибора.

Состав: Установка состоит из источника напряжения, приборов для измерения электрической мощности, электронного секундомера, термометра и прибора для нагрева воды.

Установка лабораторная «Исследование затухающих колебаний в колебательном контуре»

ВИЗУАЛИЗАЦИЯ ЭКВИПОТЕНЦИАЛЬНЫХ ПОВЕРХНОСТЕЙ.

Назначение:

Установка предназначена для изучения распределения электрических полей между электродами различной конфигурации методом эквипотенциальных поверхностей.

Состав:  в состав установки должны входить электролитическая ванна, набор электродов различной формы и двухкоординатное устройство обнаружения силовых эквипотенциальных линий поля.

• электролитическая ванна,

• набор электродов различной формы и двухкоординатное устройство обнаружения силовых эквипотенциальных линий поля.

Технические характеристики:

• Размеры ванны, мм,±5 мм: 315х220х60;

• Напряжение питания электродов, 8В, 50 Гц;

• Интервал установки потенциала относительно подвижного зонда , %, 10;

• Электроды: материал – нержавеющая сталь;

• Поиск линий равного потенциала производится с помощью перемещаемого зонда 4 и нуль-индикатора 5;

ОСНОВНЫЕ ЭКСПЕРИМЕНТЫ ПО ЭЛЕКТРОСТАТИКЕ ФЭ-03

Набор представленных узлов позволяет проводить следующие эксперименты со статическим электричеством:

• • Экспериментально определить величину электрического заряда;
  • Измерить зависимость силы взаимодействия зарядов от расстояния между ними;
  • Измерить зависимость силы взаимодействия зарядов от их величины и знака.

Установка лабораторная «Основные эксперименты по определению силы Ампера». ФЭ-04

Назначение: установка предназначена для определения силы, действующей на проводник с током, находящийся в магнитном поле (силу Ампера).Состав: установка включает в себя рамку с током, источник питания, источник однородного магнитного поля и электроизмерительные приборы.

Набор представленных узлов позволяет проводить следующие эксперименты со статическим электричеством:

• Экспериментально определить величину электрического заряда;

• Измерить зависимость силы взаимодействия зарядов от расстояния между ними;

• Измерить зависимость силы взаимодействия зарядов от их величины и знака.

Установка лабораторная «Измерение индукции магнитного поля земли».

Назначение: установка предназначена для измерения индукции магнитного поля внутри катушки индуктивности вдоль её оси.

Состав: установка включает в свой состав катушку индуктивности с неравномерной плотностью намотки, аксиальный датчик магнитного поля, источник питания для сильноточных цепей, прибор для измерения индукции магнитного поля.

ЛАБОРАТОРНАЯ УСТАНОВКА ИЗУЧЕНИЕ ТЕРМОРЕЗИСТОРА. ОПРЕДЕЛЕНИЕ ТЕМПЕРАТУРНОГО КОЭФФИЦИЕНТА СОПРОТИВЛЕНИЯ

Установка лабораторная. «Определение индуктивного сопротивления катушки»  (Дополнительное оборудование- двухканальный осциллограф)

Назначение: установка предназначена для изучения индуктивного сопротивления катушки в цепи переменного тока.

Состав: установка включает в свой состав панель с набором катушек индуктивностей и резисторов, функциональный генератор напряжений и двухканальный осциллограф.

Установка лабораторная. «Цепь с емкостью» (Импеданс)

Установка лабораторная. «Импеданс»

Назначение: установка предназначена для измерения импеданса электрических цепей, содержащих R, L, C элементы.

Состав: установка состоит из коммутируемой панели с набором катушек индуктивности, конденсаторов и резисторов, функционального генератора напряжений и двухканального осциллографа.

Установка лабораторная. «Индукция в движущейся проводящей рамке»

Назначение: установка предназначена для изучения возникновения электрического тока в рамке движущейся в магнитном поле.

Состав: установка включает в себя устройство однородного магнитного поля, проводящую рамку с устройством перемещения её в магнитном поле, источник постоянного напряжения, аналоговый измерительный прибор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Размеры рамки (по средней линии), мм, 110 х 180 (±5)
Количество витков 1600 + 800,
Длина хода рамки, мм 138 ±2
Размеры поля магнитов, мм 112 х 180
Потребляемая мощность, Вт, не более 30;
Питание: сеть переменного тока 220 В 50 Гц.
Габаритные размеры, мм, не более:
Объекта исследования 450х2600 х 130
блока управления 180 х 180 х 80 ;
Общая масса, кг., не более 6

УСТАНОВКА ЛАБОРАТОРНАЯ «ЭЛЕКТРИЧЕСКАЯ РАБОТА И МОЩНОСТЬ»

Принцип работы:

     Принцип работы установки заключается в преобразовании электрической мощности в тепловую и определении коэффициента полезного действия нагревательного устройства путем сравнения затраченной энергии электрического тока с полученным количеством тепла.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Максимальное напряжение источника питания, В 12

Максимальный ток источника питания, А 3

Сопротивление спирали нагревателя при 20 град. Цельсия, Ом 4± 0,2

Максимальное значение времени измерения секундомером, сек 9999

Максимально допустимая температура нагрева воды, ⁰С 70

Потребляемая мощность, Вт,  60

Питание: сеть переменного тока 220 В 50 Гц.

Габаритные размеры, мм:

блок питания, мм. 350 х300 х 100

секундомера, мм. 205х180х100

Общая масса, кг., 5

Назначение: установка предназначена для изучения работы и измерения параметров источников напряжения и тока.

Состав: установка включает в свой состав комплект химических источников тока (батареек), мультиметр и реостат.

Назначение: установка предназначена для измерения характеристик различных светодиодов.

Состав: установка включает в свой состав коммутируемую панель с набором светодиодов и резисторов, мультиметров для измерения напряжений и токов, источника напряжения 0-12В, 3 А.

Установка предназначена для проведения лабораторных работ с задачами измерения величин составляющих магнитного поля внутри катушек, определения оптимальной конфигурации катушек Гельмгольца для создания однородного поля и подтверждения однородности магнитного поля при оптимальном соотношении величин диаметров катушек и расстояния между ними.

Лабораторная установка «Определение удельного заряда электрона методом магнетрона»

ОПРЕДЕЛЕНИЕ УДЕЛЬНОГО ЗАРЯДА ЭЛЕКТРОНА

МЕТОДОМ МАГНЕТРОНА.
Цель работы: изучить движение электрона в электрическом

и магнитном полях и определить удельный заряд электрона
