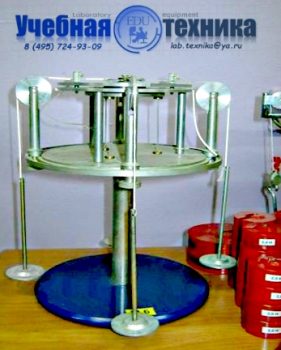

Установка для изучения системы сходящихся сил.

Дисциплина «Техническая механика».УСТАНОВКА, лабораторная, ИЗУЧЕНИЯ, СИСТЕМЫ, ПЛОСКИХ, СХОДЯЩИХСЯ, СИЛ, М6, физика, техническая, механика

 Цена: 120 000 рублей.

Тема: Экспериментальное исследование правила сложения плоской системы сходящихся сил.

Установка выполнена в настольным (переносном) варианте.

Установка предназначен для для исследования плоской системы сходящихся сил и определения величины и направления равнодействующей силы, уравновешивающий исследуемую систему.

Лабораторная установка для проведения лабораторных работ. Дисциплина «Техническая механика» для специальностей машиностроительного профиля  в средних профессиональных учебных учреждениях.

Установка предназначена для эксплуатации в помещении при температуре от + 10 до + 35 °С, относительной влажности

воздуха до 80 % при температуре + 25 °С

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Смещение модели относительно начального (нулевого), мм (справочное) ± 6
Цена деления угловой шкалы основного диска, град. 5 ± 0,5

Габаритные размеры установки, мм:

  • Длина 260;
  • Ширина 250;

    Предназначен для для исследования, плоской, системы, сходящихся, сил, определения, величины, направления, равнодействующей, силы, уравновешивающий, исследуемую, систему

  • Высота 250.

Масса гирь для создания сил, гр.

  • 1 Н 102±2;
  • 2 Н 204±3;
  • 5 Н 510±5.

Масса установки без грузов, кг 4
Масса установки с грузами, кг 10
Масса брутто, кг 12

Принцип работы:

Работа установки для изучения системы плоских сходящихся сил основана на принципе векторного решения силового многоугольника.

(Равнодействующая сила представляет собой замыкающую сторону многоугольника, построенного на силах активной системы).

Установка позволяет произвести экспериментальное подтверждение правила сложения плоской системы сходящихся силТехническая, механика, ИЗУЧЕНИЯ, СИСТЕМЫ, ПЛОСКИХ, СХОДЯЩИХСЯ, СИЛ

Заданные силы активной системы должны быть кратными 1Н и не превышать 10Н.

Углы действия активной системы сил рекомендуется устанавливать кратными 5о в пределах возможного перемещения любых трех отклоняющих роликов по круговым пазам.

Силовой многоугольник рекомендуется составлять таким образом, чтобы линия действия уравновешивающей силы

(силы, равной результирующей, но обратной по направлению) проходила в пределах свободной четверти угловой шкалы и была бы кратной 1±0,01 Н.

Общая сумма сил в силовом многоугольнике не должна превышать 50 Н.
