Установка предназначена для изучения Земного магнетизма.

Цена: 90 000 руб. установка, лабораторная, ТАНГЕНЦИАЛЬНОЙ, СОСТАВЛЯЮЩЕЙ, МАГНИТНОГО, ПОЛЯ, ЗЕМЛИ, ФЭ-1-1

   Установка позволяет определить горизонтальную составляющую индукции магнитного поля Земли методом воздействия магнитного поля возникающего в плоской катушке на магнитную стрелку.

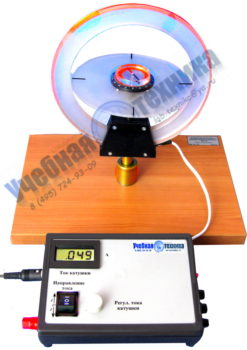

   Установка тангенс-гальванометр, состоит из катушки размещенной вертикально и магнитной стрелки, установленной в центре катушки.

  Стрелка размещена в корпусе и вращаться вокруг вертикальной оси, которая лежит в плоскости катушки. Внутри корпуса размещена шкала,

по которой отсчитывают угол поворота стрелки. Магнитная стрелка снабжена указателем положения. Указатель положения размещен

перпендикулярно по отношению к магнитной стрелке. Катушка установлена на стойке, стойка — на основании с регулировочными ножками.

   Катушка и корпус поворачиваться в горизонтальной плоскости для установки катушки в плоскости магнитного меридиана и совмещения нуля шкалы

с указателем положения магнитной стрелки соответственно.

   Регулировка тока, а также измерение и индикация силы тока через катушку осуществляется с помощью источника тока

(входит в комплект установки).

тангенциальной, магнитного поля, поле земли, ФЭ1-1

Основные технические характеристики:

Магнитное, поле, земли, фэ



Параметры катушки тангенсгальванометра:

  • количество витков 150;
  • средний диаметр, мм 200;
  • Пределы установи тока через катушку, мА 0 – 350;
  • Относительная погрешность измерения силы тока через катушку, %, не более 5;
  • Цена деления шкалы тангенс-гальванометра, град. 2;
  • Потребляемая мощность, Вт, не более 30;
  • Питание: сеть переменного тока 220 В 50 Гц.;
  • Габаритные размеры, мм, не более 350 х 250 х 300;
  • Габаритные размеры источника тока, мм, не более 200 х150 х 60;
  • Общая масса, кг., не более 5.

Порядок выполнения работы:

Прибор, используемый в данной работе для определения величины горизонтальной

составляющей магнитного поля Земли называется тангенс-гальванометром. Он

состоит из каркаса кольцевой формы на внешней стороне которого намотаны витки провода. В центре кольцевого каркаса расположен компас с магнитной стрелкой и круговой шкалой Необходимо установить кольцевой каркас тангенс-гальванометра так, чтобы магнитная стрелка располагалась в его вертикальной плоскости и соединить приборы по схеме, представленной на слайде 8 При этом движок реостата устанавливается так, чтобы сопротивление реостата было максимальным.

После проверки схемы лаборантом включается ток и измеряется угол отклонения магнитной стрелки относительно своего первоначального положения. Данное измерения проводится не менее пяти раз для различных значений силы тока.

Затем изменением полярности подключения источника тока меняется направление прохождения тока в тангенс-гальванометре на противоположное и проводятся измерения углов отклонения стрелки при тех же значениях силы

тока, что и в первой серии измерений.

Электрическая схема экспериментальной установки:

ε источник тока

Т-Г тангенс-гальванометр

С магнитная стрелка

мА миллиамперметр

R реостат

К выключатель

Далее находятся средние значение углов отклонения при одинаковой силе тока и вычисляются значения BЗГ и HЗГ .

Результаты измерений и вычислений записываются в таблицу. Оценивается погрешность результатов.

Обработка результатов эксперимента

Расчет величин векторов BГЗ и HГЗ производят исходя из формул:

Относительная погрешность определения BГЗ и HГЗ находится как:

, где величина ∆α измеряется в радианах.
