НАЗНАЧЕНИЕ
Установка позволяет определить скорость распространения звуковой волны в воздухе и твердых телах.
Установка ФПВ-05-6-1 предназначена для проведения лабораторных работ по курсу физики раздел «Оптика» для инженерно-технических специальностей высшей школы.
Установка обеспечивает возможность получения разными способами поляризованного света и его исследование.
При проведении лабораторных работ установка может использоваться как самостоятельно , так и в составе лаборатории » Оптика »
Установка предназначена для эксплуатации в закрытых, сухих, отапливаемых помещениях при температуре окружающей среды от +10 ЦЕЛ до +35 ЦЕЛ и относительной влажности воздуха до 80 %.
ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ:
Установка содержит:
1. Передатчик электромагнитных волн (ЭМВ) с блоком питания 1 шт.
2. Приёмник ЭМВ 1шт.
3. Колонка акустическая 1 шт.
4. Штатив лабораторный 2 шт.
5. Призма парафиновая 1 шт.
6. Набор экранов из 5 шт. 1 набор.
Электропитание установки от сети переменного тока
- частотой , Гц 50 + — 1
- напряжением, В 220 (+10 %;-15 %)
- Потребляемая мощность, В*А, не более 30
- Габаритные размеры мм, не более 1000 х200 х 400
- Масса, кг, не более 7
- Наработка на отказ, часов, не менее 500
- Средний срок службы, лет, не менее 5
ПОРЯДОК РАБОТЫ

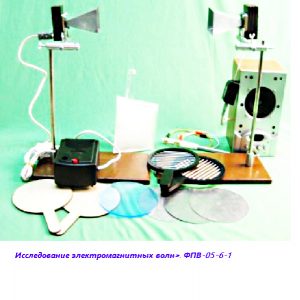

Установите установку, собранную по схеме рис. 1 на лабораторном столе.
Установить передатчик на левом краю установки, а приемник справа.
Подключите к приемнику акустическую колонку.
Подключить блок питания передатчика к сети и включить
Подобрать необходимый уровень громкости в акустической колонке.
.Дальнейший ход работы проводить в соответствии с методическими указаниями преподавателя.
По завершению работы отключить установку от сети.
Режим работы установки прерывистый — через каждые 2 часа работы делается перерыв на 10-15 мин.
