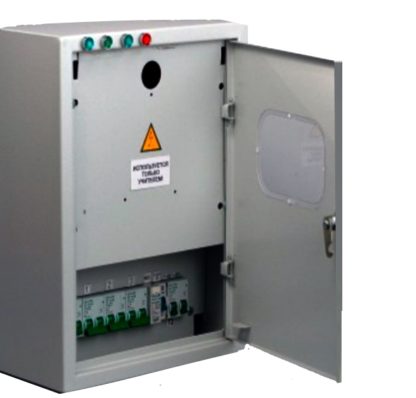

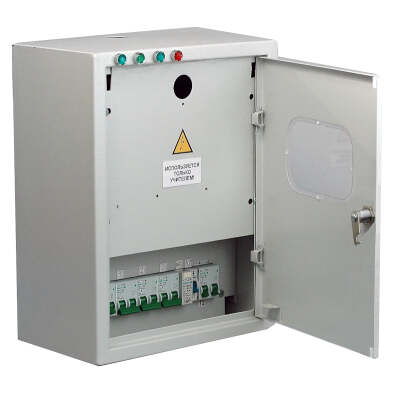

Комплект электроснабжения. КЭС

Описание

Комплект электроснабжения универсальный.


       Стоимость комплекта электроснабжения 35 800 рублей.

Комплект на 15 школьных парт (30 мест) + стол учителя.

Устанавливается в кабинет физики и химии.



Описание:

Назначение комплекта КЭС:

Комплект необходим, как для питания ИПФ (источника питания лабораторного для фронтальных работ) с переменным напряжением 42В., так и  для подачи напряжения 4 В. на каждую парту в классе без ИПФ. Используется для проведения лабораторных работ по физике, электротехнике, химии.

ВНИМАНИЕ! К комплекту электроснабжения КЭС — выпрямитель ВУ-4м — НЕ НУЖЕН! Стоимость 35 800.

(понижающий трансформатор для кабинета физики)

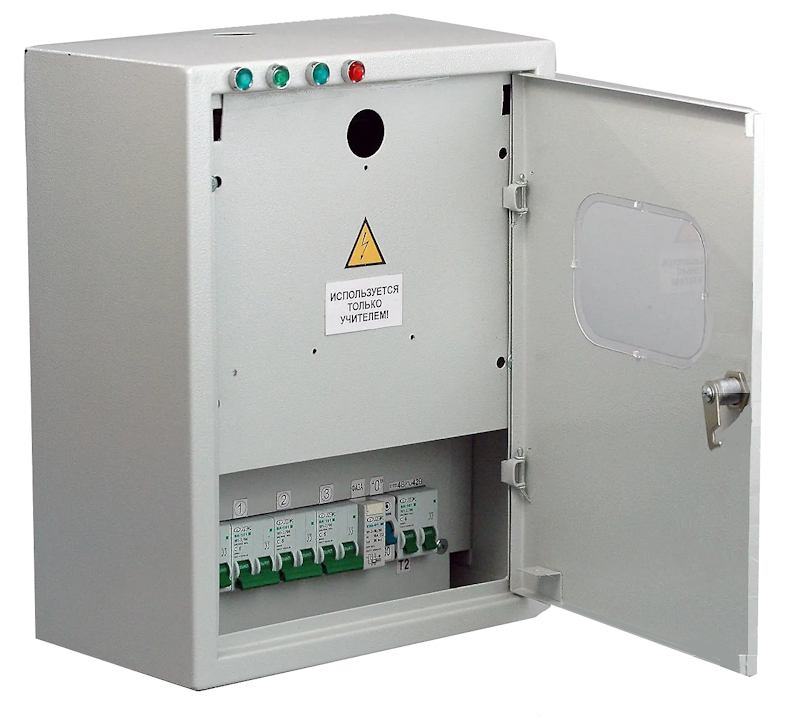

Начинка в жёстком металлическом ящике КЭС:

• Понижающий трансформатор 220/5/42 В.;
• Три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов. Автоматических выключателей АВ1 АВ3 (двухполюсных) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп;
• АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека;
• Т1 и Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В. либо ~ 42 В.

Комплект поставки:

1. Комплект Электроснабжение (КЭС) — 1 шт.
2. Паспорт — 1 шт.
3. Упаковка — 1 шт.

* Провод и розетки приобретаются отдельно!

Технические характеристики:

Основные электротехнические параметры: ТУТ

Потребляемая мощность КВ-А, не более 0,8

Электропитание от сети переменного тока: напряжение В, частота Гц 220+/-22 50-60
Выходное напряжение при изменении тока нагрузки: от «0» до «Мах» от источника ~42 В 42-38
От источника 4 В 4: 2,8

5 (не более 40 минут)

10 (не более 20 минут)

• Максимально допустимый ток от источника 4 В (а)

Три линии одновременно:

• 15 (не более 20 минут)
• 10 (не более 40 минут)

Габариты в мм:

• Высота 390 мм.;
• Ширина 310 мм.;
• Глубина 180 мм.;
• Вес 10 кг.

Подготовка к работе:

• Открыть ключом дверку железного ящика и убедиться в целостности элементов управления (отсутствия сколов, трещин);
• Убедиться в надежности крепления внутренней защитной панели, при необходимости слегка подтянуть винты крепления;
• Петли крепления КЭС, привернутые к задней стенке, в вертикальное положение — отвернуть петли;
• Привернуть ящик к стене так, чтобы кромки труб с отходящей проводкой находились на уровне нижней кромки входного отверстия ящика;
• Отходящая проводка (в трубах) должна выполняться медным многожильным проводом с облуженными концами, сечением 2,5 мм. кв;
• Проводка питания ~ 220 прокладывается в отдельной трубе;
• Снять фальшпанель, закрывающую АВ 1 АВ 4; Т1 Т2;
• Подключить питание КЭС: «ФАЗА» к левой верхней клемме УЗО; «0» к правой верхней клемме;
• Подключить отходящие линии по рядам к клеммнику 1 и АВ1 — АВ3 соответственно схеме подключений.

Порядок работы:

• Открыть ключом наружную дверцу (далее в процессе работы она должна оставаться открытой);
• Включить тумблеры Т1 или Т2 на выбранный источник питания 4 В или ~ 42 В;
• Включить АВ4 «УЗО»;
• Загорается красная лампочка наличия сети;
• АВ1 включить — загорается зеленая лампочка питания 1-го ряда;
• АВ2 включить — загорается зеленая лампочка питания 2-го ряда;
• АВ3 включить — загорается зеленая лампочка питания 3-го ряда.

Во избежание перегрузки во время работы  КЭС  производить лабораторные работы по рядам разной энергоемкости!

КЭС готов к работе.
После окончания работ отключить все АВ.

Техника безопасности:

Комплект электроснабжения должен эксплуатироваться в электробезопасных помещениях согласно требованиям техники безопасности.
Установку, монтаж и эксплуатацию КЭСа могут производить только лица, прошедшие обучение с присвоением квалификационной группе не ниже III, в соответствии с требованиями ПТЭ.
Комплект электроснабжения при повреждении элементов защиты и управления ЗАПРЕЩЕНА.
Эксплуатация КЭС с превышением параметров по току и времени в таблице № 1 ЗАПРЕЩЕНА.
Эксплуатация КЭС с закрытой наружной дверцей (во избежание перегрева) ЗАПРЕЩЕНА.
По окончании работы КЭС должен быть отключен от сети питания автоматическим выключателем № 4 «УЗО».
Проводка для питания КЭС ~ 220 В и отходящие провода 4 В; ~ 42 В должна быть выполнена в разных трубах. К болту заземления должен быть подключен провод заземления непосредственно от щита питания.
Автоматические выключатели Т1 и Т2 визжании короткого замыкания должны включаться поочередно на выбранное рабочее напряжение ~ 42 В или 4В.
Одновременное включение Т1 и Т2 ЗАПРЕЩЕНО!

Техническое обслуживание:

Обслуживание КЭС сводится к ежедневному осмотру элементов: коммутации (автоматических выключателей), целостности защитного стекла и провода защитного заземления.
К обслуживанию относится проверка АВ; «УЗО» на срабатывание, для этого необходимо при включенном питании и отключëнных отходящих линиях нажать однократно кнопку Т (тест) — аппарат должен срабатывать.

Возможные неисправности и способы их устранения:

Неисправности:

При включении АВ4 «УЗО» через 0,5-3 сек. Происходит его отключение Неисправность: Повреждение одного из диодов диодных мостов.

Способ устранения: Открыть защитную крышку; определить один из неисправных диодных мостов и изъять его. Восстановить схему на 2-х диодных мостах КЭС может работать и на двух диодных мостах.

При включении АВ4 «УЗО» мгновенно происходит его отключение.

Повышенный пусковой ток трансформатора неисправностью не является.

Повторить включение 1-2 раза.

Правила хранения:

КЭС может использоваться в сухих отапливаемых помещениях при температуре от +10 до +35 C и относительной влажности до 80% при температуре +25 C.
Хранить комплект следует в сухом помещении с комнатной температурой (15- 25C) при относительной влажности воздуха 80 %.

Гарантийные обязательства:

Срок гарантии: 1 (один) год.

Понижающий трансформатор для кабинета физики 220/42 в.

Комплект электроснабжения универсальный — используется в школьных кабинетах: ФИЗИКА, ХИМИЯ, МАТЕМАТИКА.

Схема разводки комплекта электроснабжения.
